01

連接器

連接器是一種用于連接電子設備或電路之間的組件，而插針是連接器的一部分，用于插入到連接器的插座中以建立電路連接。插針通常由金屬材料制成，具有導電性能。插針的應用范圍非常廣泛，以下是一些常見的應用領域：

• 電子設備：插針常用于電子設備的電路板上，用于連接各種電子元件，如集成電路、電阻、電容等。

• 通信設備：插針用于連接電話、手機、調制解調器等通信設備的線纜，以實現信號傳輸。

• 汽車電子：插針應用于汽車電子系統中，用于連接各種傳感器、控制模塊和顯示器等。

• 工業設備：插針被廣泛應用于工業自動化設備中，用于連接傳感器、執行器、控制器等。

• 計算機硬件：插針用于連接計算機硬件組件，如內存模塊、擴展卡、數據線等。

02

連接器插針的工藝難點和要求

• 精度要求：插針的制造需要高精度的加工和裝配，以確保插針能夠準確地插入到插座中并建立可靠的電路連接。

• 導電性能：插針作為電路的導電部分，需要具備良好的導電性能，以確保信號傳輸?shù)姆�(wěn)定性和可靠性。

• 耐久性：插針需要具備較高的耐久性，能夠經受頻繁的zuo插拔操作而不損壞或失效。

• 防腐蝕和防氧化：插針通常暴露在外部環境中，需要采用防腐蝕和防氧化的材料或表面處理，以延長插針的使用壽命。

• 連接穩定性：插針需要與插座緊密連接，并具備良好的機械穩定性，以避免插針在使用過程中產生松動或斷開連接的情況。

03

連接器插針固定方式

一、連接器插針壓入式：插針通過強制壓入固定。

• 插針安裝方便，絕緣線無需剝皮，保證良好的電氣連接，不損壞線材。

• 無需退線，節省電纜投資。

• 無需切斷主電纜，可在電纜任意位置做分接點。

• 成本低，安裝空間要求小。

• 連接器完全絕緣，無需剝去電纜絕緣層即可制作電纜分支。




二、連接器插針環氧式：絕緣體和外殼打孔后，用環氧樹脂固定插針。

• 耐化學藥品性強，耐酸、耐堿、耐有機溶劑。

• 成型收縮率低，尺寸穩定性好，開裂概率低。

• 優良的機械性能和耐熱性。

• 粘接強度高，特別適用于帶插件的產品和線圈、電子器件的塑殼包裝。

• 具有優良的電氣性能，可用作高頻、高壓的絕緣材料，其耐電弧性和抗表面漏電能力比一般絕緣材料強。




三、連接器針點鉚式：壓入后點鉚外殼固定插針。

• 結構簡單，可靠性高，是一種高性價比的永久固定裝配方式。

• 組裝的金屬部件牢固、緊密、穩定，具有較高的抗沖擊、抗腐蝕、抗沖擊和耐候性。

• 加工過程無振動、無污染、無噪音、環保、節能、快速、高效、優質、美觀。

• 可多點鉚接固定，無需添加任何粘合劑、溶劑、填料和緊固件，能耗低，設備緊湊，占地面積小。

04

激光在固定插針時的優勢

• 在使用環氧樹脂固定插針時。插針毛化的作用，是增加固定部位的粗糙度可以更好的固定插針防止松動和旋轉。

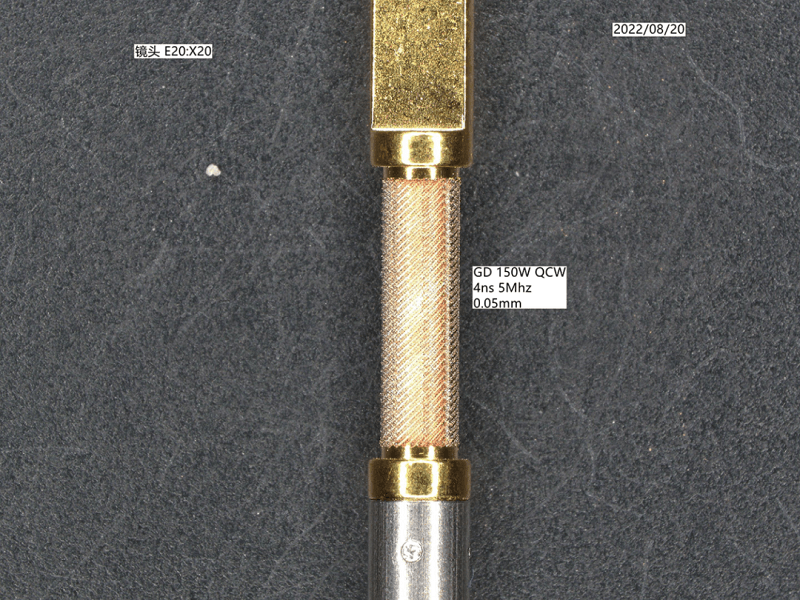

• 使用我司生產的150W綠光在3.6s內可以毛化一個產品，更高效的毛化插針固定面。

• 銅對綠光的吸收效好發熱小效果較好，不會因毛化時溫度過高而氧化。

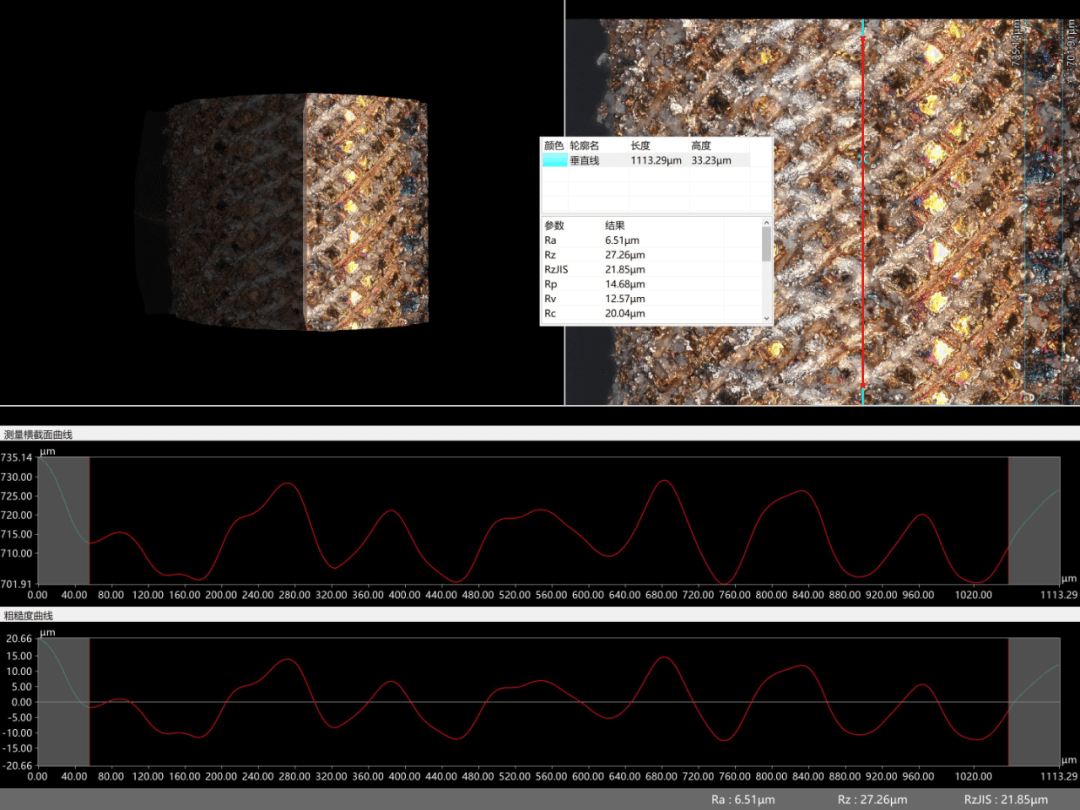

• 粗糙可以做到 Ra>5um  比較均勻。

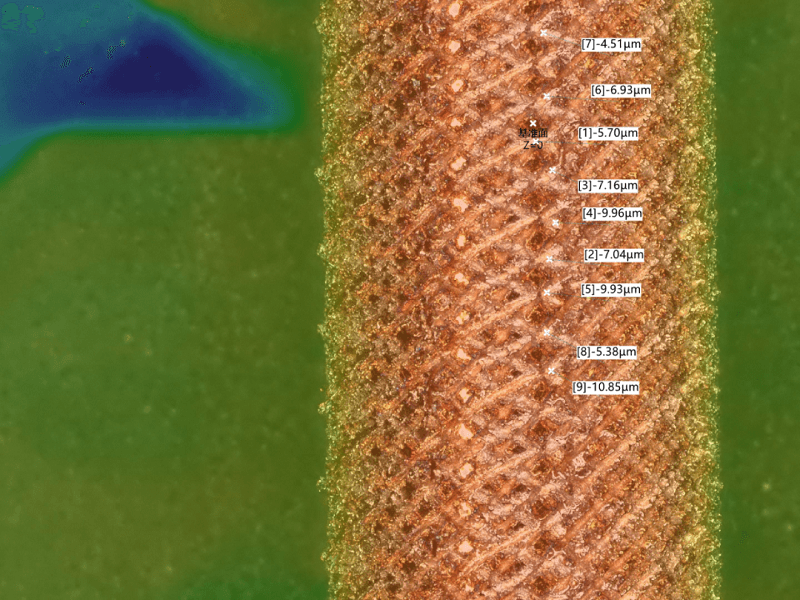

• 標刻平均深度＜6um

05

高功率準連續綠光光纖激光器

• 良好的光束質量：綠光光纖激光器產生的激光光束質量高，光斑較小，光束質量高，適用于精密加工和高精度應用。

• 高能效：相比于傳統的氣體激光器，綠光光纖激光器能效更高，能耗更低，節能環保。

• 穩定性強：綠光光纖激光器具有較好的工作穩定性，工作過程中光束質量和功率輸出穩定，適用于長時間連續工作。

• 易于集成：綠光光纖激光器體積小，重量輕，便于集成到各種設備中，廣泛應用于醫療、通信、材料加工等領域。

• 可調諧性：綠光光纖激光器的波長通常在532納米左右，可通過調節器件參數實現波長的微調，滿足不同應用的需求。

• 壽命長：綠光光纖激光器的壽命通常較長，維護成本低，具有較好的經濟性。




來源：公大激光
